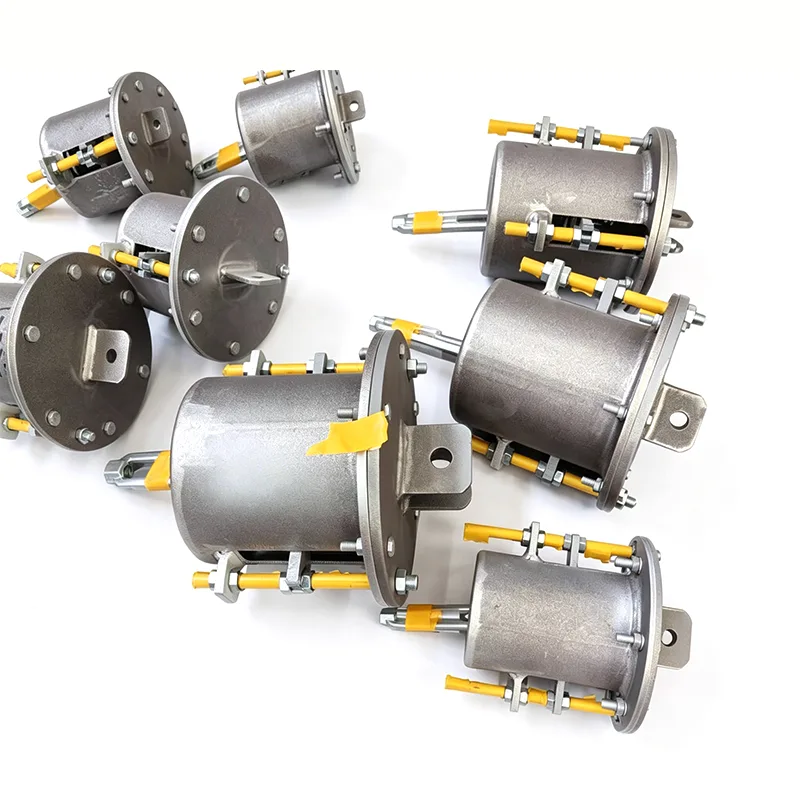

Fjäderhängare för olje- och gasindustrin

I olje- och gasprojekt möter processrörledningar, långdistanstransmissionsrörledningar och allmännyttiga rörledningar flera svåra förhållanden: högtemperatur- och högtrycksmedia, korrosiva komponenter som svavel, kustnära högfuktiga saltspraymiljöer, såväl som den enorma dödvikten och termiska expansionen av rörledningar med stor diameter. Om stödsystemet enbart förlitar sig på enkel styv fixering, misslyckas det inte bara med att kompensera för förskjutning utan omvandlar också rörledningsdeformation till ytterligare belastningar på utrustningsmunstycken, vilket ökar risken för läckage och utmattningsfel.

Denna figur visar prestandakurvan för lastförskjutning för ett variabelt fjäderstöd/hängare, inklusive nyckelparametrar för last och förskjutning för att verifiera produktens lastbärande noggrannhet och driftsäkerhet.

Varje enhet är föremål för lastkalibrering och prestandatestning före leverans. Inställningsbelastningsavvikelsen kontrolleras inom ±5 %, i enlighet med den internationella standarden ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterna uppfyller tekniska krav för kraft-, petrokemiska och andra industriella rörsystem. Enligt MSS‑SP‑58‑2018 ska den maximalt tillåtna belastningsvariationen för variabla fjäderenheter inte överstiga 25 % av driftvarm belastning inom full arbetsväg.

Last-förskjutningskurva erhållen från typprovet av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Yangzhou Tianshun Pipeline Technology Co., Ltd. förlitar sig på 14 års erfarenhet av tillverkning av rörledningsstöd och hängare, och tillhandahåller skräddarsydda fjäderhängare för olje- och gasindustrin för att kontrollera rörledningsspänningar, skydda kritiska utrustningsgränssnitt och anpassa sig till komplexa förhållanden på plats.

Kärnutmaningar som ska lösas av olje- och gasledningsstöd

Rörledningssystem i raffinaderier, LNG-terminaler, gasbearbetningsanläggningar och långväga pumpstationer har olika driftsförhållanden men delar samma krav: rörledningens dödvikt och termisk deplacement måste kontrolleras inom säkra gränser. Processrörledningar arbetar ofta över 300°C, medan kryogena LNG-rörledningar går under -162°C, vilket gör en enda stödlösning otillräcklig.

Dessutom kräver sura miljöer som innehåller svavelväte att strukturella komponenter har sulfidspänningssprickningsbeständighet (SSC), och offshoreplattformar och kustanläggningar kräver högkvalitativt saltsprayskydd. I ingenjörspraktik måste stöd och hängare inte bara leverera förutsägbara stödkrafter utan även ta emot fundamentavvikelser under installationen och förbli fria från fel på grund av korrosion eller avslappning under långvarig drift.

Design och funktioner för fjäderhängare för olje- och gasindustrin

Fjäderhängare för olje- och gasindustrin är konfigurerade en-till-en baserat på rapporter om rörledningsspänningsanalyser, tillgängliga i två belastningstyper: variabel fjäder och fjäder med konstant kraft. Variabla fjäderenheter ger stöd med linjär styvhet inom sitt slagområde, lämpliga för punkter med små förskjutningar och låg känslighet för stödkraftsvariationer. Enheter med konstant kraft använder en primär och sekundär fjädermekanism för att kontrollera stödkraftsvariation inom 5 % under hela slaget, vilket gör dem idealiska för utrustningsmunstycken, strippare, omkokare, kompressorinlopp och -utlopp och andra platser med strikta krav på munstycksbelastning.

Beroende på media och installationsmiljö tillverkas fjäderelement av legerade fjäderstål som 60Si2Mn eller 50CrVA. Cylindrar och strukturella komponenter kan tillverkas av kolstål, värmebeständigt stål, duplext rostfritt stål eller nickelbaserade legeringar, med materialbehandlingar som överensstämmer med NACE MR0175/ISO 15156 för att uppfylla kraven för sura olje- och gasfält.

För skyddande beläggningar kan offshore-anläggningar använda en högvidhäftande epoxizinkrik primer plus polyuretan-toppbeläggningssystem, medan rörledningar på land vanligtvis använder varmförzinkning eller Dacromet-beläggning för att säkerställa långtidsprestanda i saltspray och industriell atmosfär. Produkterna överensstämmer med standarder inklusive ASME B31.3, ASME B31.4 och MSS SP-58. Varje hölje är utrustat med en märkskylt med lastförskjutning och låsstift för enkel installation i kallt tillstånd och verifiering på plats.

Val på plats, installation och långtidsstabilitet

Vid mottagande av rörledningsspänningsanalysdata rekommenderar vårt tekniska team att matcha fjäderhängare för olje- och gasindustrins modeller och fjäderkonstanter för varje stödpunkt. Under urvalsfasen ägnas särskild uppmärksamhet åt konstruktionsbelastning, konstruktionsförskjutning, temperatur och miljökorrosionsgrad, samtidigt som man beaktar den extra vikten av vattenfyllda rörledningar under hydrostatiska testförhållanden för att förhindra fjäderöverbelastning eller stelning.

Under installationen ger fjäderhängare för olje- och gasindustrin ett visst vertikalt justeringsområde för att absorbera fundamenthöjdsfel och rörprefabriceringsavvikelser. Konstantkraftsenheter kan som tillval utrustas med skruv- eller hydrauliska extrajusteringsanordningar för exakt inriktning även under tunga belastningsförhållanden. Låsstiftet tas bort efter att rörledningen har värmts upp och hängaren går i drift utan att kräva något varmt arbete.

Under långvarig drift hjälper den antiavslappnande fjäderdesignen och regelbundna inspektionspunkter underhållsteam att upptäcka avvikelser i tid. Bland våra projekt som exporteras till mer än 45 länder kommer över 70 % av efterföljande support- och hängbeställningar från befintliga kunder. Dessa återkommande köpdata återspeglar den varaktiga tillförlitligheten hos våra produkter i viss utsträckning.

Typiska applikationsplatser i olje- och gasanläggningar

Fluid Catalytic Cracking (FCC) och Hydroprocessing Units: Olje- och gasledningar för hög temperaturreaktion och rökgasledningar för regeneratorer upplever stora termiska förskjutningar under drift med strikta belastningsgränser för munstycken. Användningen av fjäderhängare med konstant kraft kontrollerar effektivt gränssnittskrafter på utrustning som reaktorer och tredjestegsseparatorer, vilket förhindrar läckage av flänsförband.

LNG-terminaler och kryogena system: Kryogena rörledningar mellan avlastningsarmar och lagringstankar, såväl som rörledningar för köldmediecirkulation, möter extrema temperaturskillnader. Fjäderhängare använder kryogent resistenta material för att ge stabilt stöd genom hela processen från kall förkylning till djup kryogen drift, vilket skyddar expansionsfogar och tankmunstycken.

Råolja och långdistansrörledningar för produkter: Inlopps- och utloppsrörledningar i pumpstationer och rörledningar inom ventilområdet upplever temperaturvariationer med årstider och transporterade medier. Variabla fjäderhängare i kombination med begränsningsfästen bibehåller korrekt rörledningslutning och undviker risker för vibrationer och vattenslag orsakade av att stödpunkten lyfts.

Offshoreplattformar och FPSO:er: Dessa anläggningar har kompakta utrymmen och utsätts för ytterligare dynamiska belastningar från gungande rörelser. Fjäderhängare med konstant kraft med begränsningsfunktioner kan användas tillsammans med dämpare för att kompensera för termisk förskjutning samtidigt som lågfrekvent svajning orsakad av vind och vågor begränsas, vilket minskar utmattningsskador på lederna.

Kvalitetsdokumentation och teknisk support

Med utgångspunkt från inkommande återinspektion av fjädertråden, implementerar vår fabrik strikt kvalitetskontroll i varje steg: verifiering av värmetal, hårdhet och metallografisk inspektion efter värmebehandling, testning av färdig produkts fullslagsstyvhet och testning av beläggningsvidhäftning. Varje parti fjäderhängare för olje- och gasindustrin kan förses med materialkvalitetscertifikat, inspektionsrapporter, NACE-överensstämmelseutlåtanden och ASME-certifieringsdokument för att stödja utländska projektrevisioner.

Vårt tekniska team kan tillhandahålla detaljerade installationsmanualer och rekommendationer för justeringar i kallt tillstånd efter behov, och kan samarbeta med tredje parts vittnesmål eller övervakning på plats.

Om du behöver konfigurera fjäderhängare för olje- och gasindustrin för ett specifikt olje- och gasprojekt, vänligen tillhandahåll ritningar för rörledningslayout, spänningsberäkningsrapporter och miljödata på plats. Vi kommer att leverera en urvalsrapport inklusive lastslagsberäkningar och rekommenderade installationshöjder, snarare än bara en lista över standardmodeller, vilket hjälper dig att kontrollera de totala kostnaderna samtidigt som vi säkerställer säker och pålitlig drift av ditt rörledningsstödsystem under hela dess livscykel.
