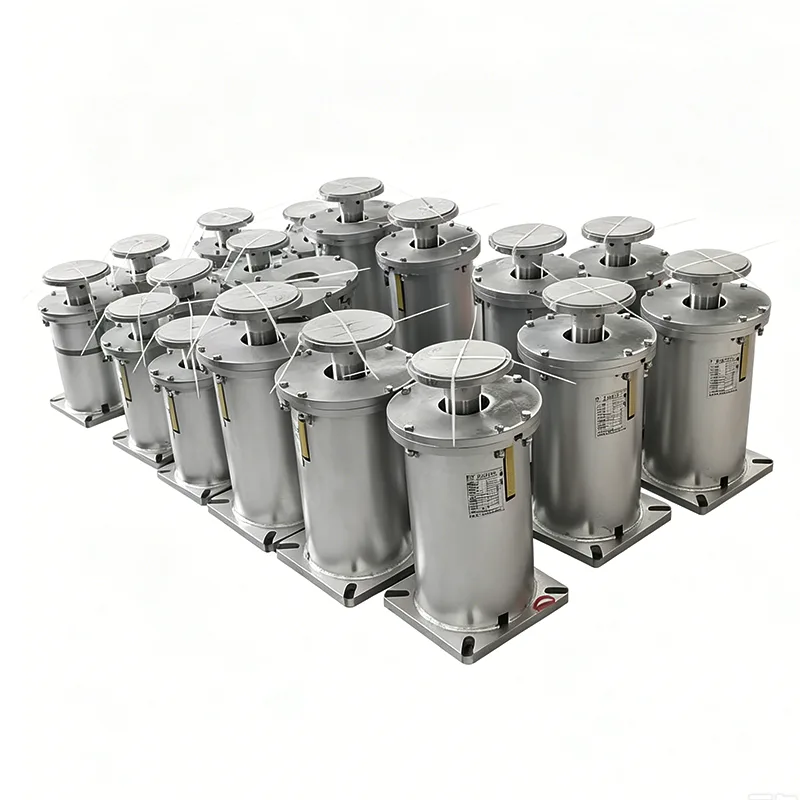

Typ F fjäderhängare

Typ F Spring Hanger är ett standardupphängt fjäderstöd utvecklat av Yangzhou Tianshun Pipeline baserat på 14 års branscherfarenhet, och det är också en av de mest använda fjäderhängarmodellerna inom det globala industriella pipelineområdet. Sedan produktionslanseringen 2012 har vi tillverkat över 2 miljoner fjäderhängare av typ F, exporterat till 45 länder och regioner och betjänat mer än 300 storskaliga industriprojekt över hela världen. Denna modell är designad i full överensstämmelse med internationellt accepterade standarder och uppnår 100 % utbytbarhet med samma modellprodukter från stora globala tillverkare.

Designgrund och tillämpliga standarder

Typ F Spring Hanger är strikt designad och tillverkad i enlighet med följande internationella standarder för att säkerställa dess globala mångsidighet och kompatibilitet:

▶  ANSI/HG 20644-1998 Variabla fjäderstöd och hängare

▶  GB/T 17116.1-2018 Rörstöd och hängare - Del 1: Tekniska specifikationer

▶  ASME B31.3 Process Piping

▶  DIN 2545 rörfjäderhängare

▶  API RP 551 Design och installation av rörstöd och hängare

Alla produkter har klarat ISO 9001:2015 kvalitetsledningssystemcertifiering, och tredje parts certifieringsdokument som CE och API kan tillhandahållas på begäran.

Strukturell sammansättning och arbetsprincip

Typ F fjäderhängare har en övre upphängd struktur, ansluten till byggnadskonstruktionen genom den övre lyftöglan och till rörledningen genom den nedre upphängningsstången. När rörledningen genomgår vertikal termisk förskjutning, expanderar fjädern och drar ihop sig i enlighet med detta, vilket automatiskt justerar stödkraften och likformigt överför rörledningsbelastningen till strukturen för att undvika spänningskoncentration.

Standardprodukten består av följande komponenter:

▶  Övre hölje: Stämplad från Q345B stålplåt

▶  Cylindrisk spiralfjäder: Tillverkad av 60Si2MnA legerat fjäderstål

▶  Lastindikatorplatta: Tydligt märkt med last- och förskjutningsskalor

▶  Justerande skruvstång: Finns i M16-M36-specifikationer för lastjustering på plats

▶  Övre och nedre anslutningspluggar: Tillverkade genom smidesprocess för högre hållfasthet

▶  Låsmuttrar: Dubbla mutter anti-lossande design

Full serie last- och deplacementspecifikationer

Kärnprestandafördelar och uppmätta data

Ovanstående data är från 100 % fullständiga inspektionsregister från företagets laboratorium. Varje produkt genomgår strikt belastningstestning och förskjutningskalibrering före leverans.

Tillämpliga scenarier och installationsmetoder

Typ F fjäderhängare är lämplig för upphängt stöd för de flesta industriella rörledningssystem, speciellt för följande scenarier:

Rörledningssystem för ångvatten i kraftverk

Processrörledningar i petrokemisk industri

Rörnät för stadscentralvärme

Rörledningar för överföring av naturgas

Rörledningar för läkemedel och livsmedelsbearbetning

Allmänna rörledningar för industrianläggningar

Tre installationsmetoder finns tillgängliga för denna modell:

Single Lug Suspension: Lämplig för enkla rörledningar

Double Lug Suspension: Lämplig för tunga rörledningar

Parallell installation: Lämplig för rörledningar med ultratung belastning

Tillverkningsprocess och kvalitetskontroll

Vi har etablerat ett spårbarhetssystem i hela processen från råmaterial till färdiga produkter för att säkerställa den stabila kvaliteten på varje typ F fjäderhängare:

▶  Råmaterialkontroll: Allt stål kommer från ledande stålverk som Baosteel och Angang. Varje parti av material åtföljs av det ursprungliga materialcertifikatet och genomgår spektralanalysverifiering.

▶  Fjädertillverkning: Upprullad med tyskimporterade CNC-fjädermaskiner och utsatt för tre värmebehandlingsprocesser för att helt eliminera inre spänningar.

▶  Svetsprocess: Använder koldioxidgasskyddad svetsning. Alla svetsar genomgår 100 % visuell inspektion och provtagning oförstörande provning.

▶  Ytbehandling: Tre processer för sandblästring av rost → epoxizinkrik primer → polyuretantäcklack, med total beläggningstjocklek ≥120μm.

▶  Inspektion av färdig produkt: Varje produkt genomgår fullslagsbelastningstestning och fullständiga kvalitetscertifieringsdokument utfärdas.

Supporttjänster och leveransgaranti

▶  Snabb leverans: Standardmodeller finns i lager och kan skickas inom 72 timmar.

▶  Utvalsstöd: Kostnadsfri rörledningsspänningsanalys och beräkning av val av stöd/hängare tillhandahålls.

▶  Customization Service: Anslutningsmått och ytbehandlingsmetoder kan anpassas efter kundens önskemål.

▶  Service på plats: Professionella ingenjörer skickas ut för att vägleda installation och driftsättning.

▶  Garantiservice: 12 månaders garantiperiod med gratis reparation eller utbyte av defekta produkter under garantiperioden.

För mer teknisk information om Type F Spring Hanger eller för att få en offert, vänligen kontakta vårt säljteam.

Vanliga frågor (FAQ)

F: Kan typ F fjäderhängare bytas ut mot samma modellprodukter från andra tillverkare?

A: Ja. Våra produkter är strikt designade och tillverkade i enlighet med internationella standarder. Installationsmåtten och prestandaparametrarna är helt överensstämmande med samma modellprodukter från stora globala tillverkare och kan direkt bytas ut för användning.

F: Vilken är den maximala driftstemperaturen för denna produkt?

S: Drifttemperaturintervallet för standardprodukter är -20 ℃ till +450 ℃. För högtemperaturförhållanden som överstiger 450 ℃ kan vi tillhandahålla specialmodeller som använder högtemperaturbeständigt fjäderstål.

F: Kan du ge varmförzinkad ytbehandling?

A: Ja. Utöver standardfärgbeläggning tillhandahåller vi även olika ytbehandlingsmetoder såsom varmförzinkning och pulverlackering för att anpassa sig till olika korrosiva miljöer.
