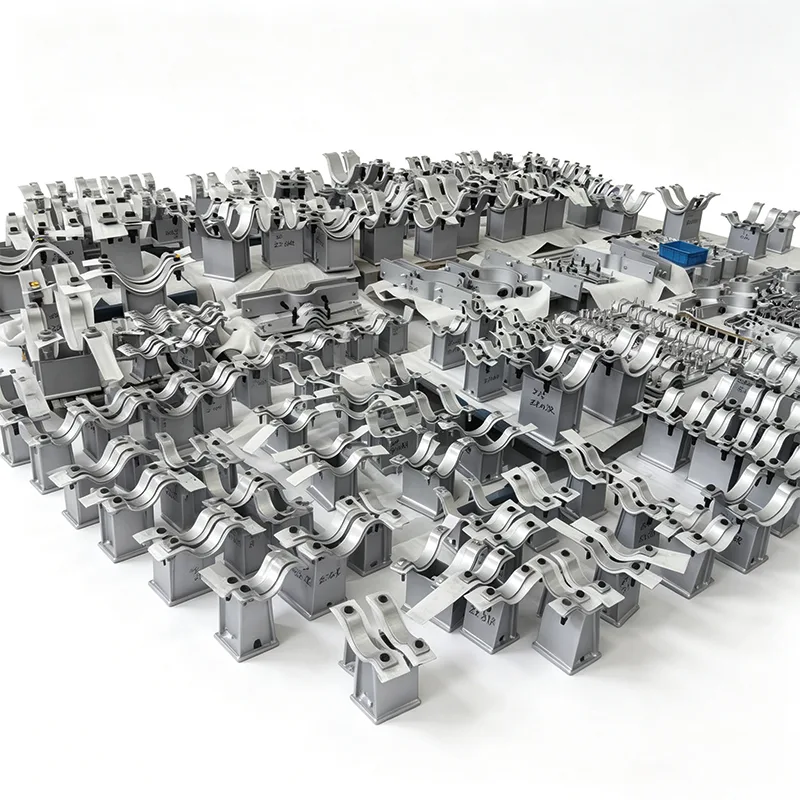

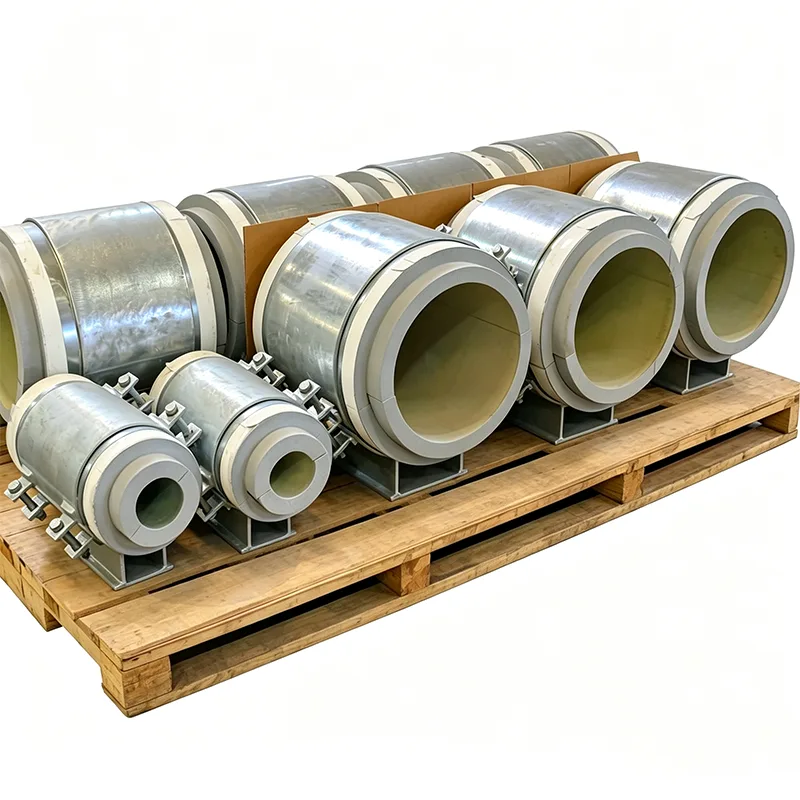

Rörstöd för Cryogenic Service

I kryogena rörsystem kan även ett litet felsteg i stödkonstruktionen leda till spröda frakturer, överdriven värmeökning eller farlig belastning på ansluten utrustning. På Yangzhou Tianshun har vi konstruerat rörstöd för flytande flytande LNG-tåg, etenlagringsterminaler och luftseparationsenheter sedan 2012. Vi förstår att ett stöd i den här tjänsten inte bara är ett stycke stål – det är en noggrant beräknad sammansättning som måste hantera kall krympning, bibehålla isoleringsintegriteten och förbli i förstörelse.

Materialval som sätter säkerheten främst

Allt vårt rörstöd för kryogenisk service är tillverkat av material som behåller segheten vid de lägsta driftstemperaturerna. För den metalliska lastvägen använder vi vanligtvis ASTM A320 L7 bultar, 304L eller 316L rostfritt stål för klämkroppar och lågtemperaturkolstål (A350 LF2) där designförhållandena tillåter. Varje materialvärme slagtestas vid designens lägsta temperatur - Charpy V-notch-värden tillhandahålls som standard i ditt dokumentationspaket, inte bara på begäran.

Konstruerad för kall krympning och lastvariation

När ett 30 meter långt LNG-rör svalnar från omgivningstemperatur till -162°C kan det dra ihop sig med över 50 mm. Våra stödenheter är konfigurerade för att tillåta denna rörelse utan att inducera sekundära spänningar. Vi erbjuder:

Kryogena glidplattor med PTFE- eller grafitimpregnerade dynytor, bundna till ett lastbärande isoleringsblock som förhindrar kallöverföring till det bärande stålet.

Förinställda kylskor som kompenserar för termisk sammandragning, vilket eliminerar gissningar under installationen.

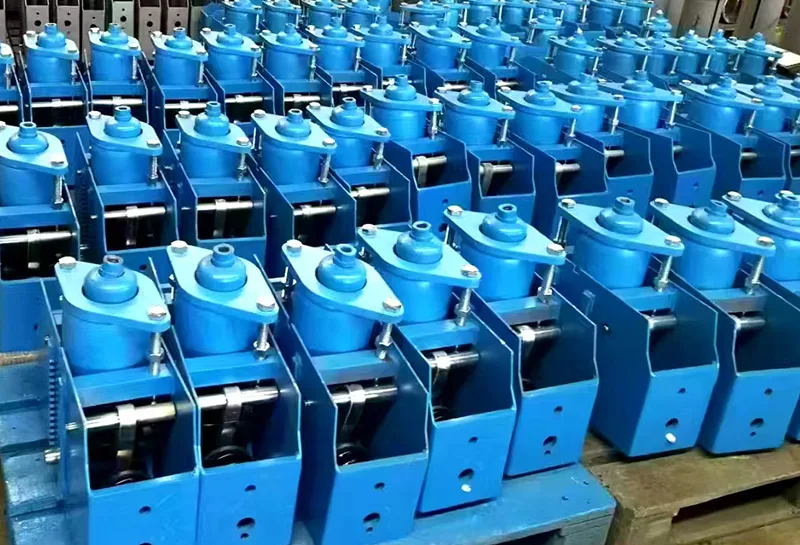

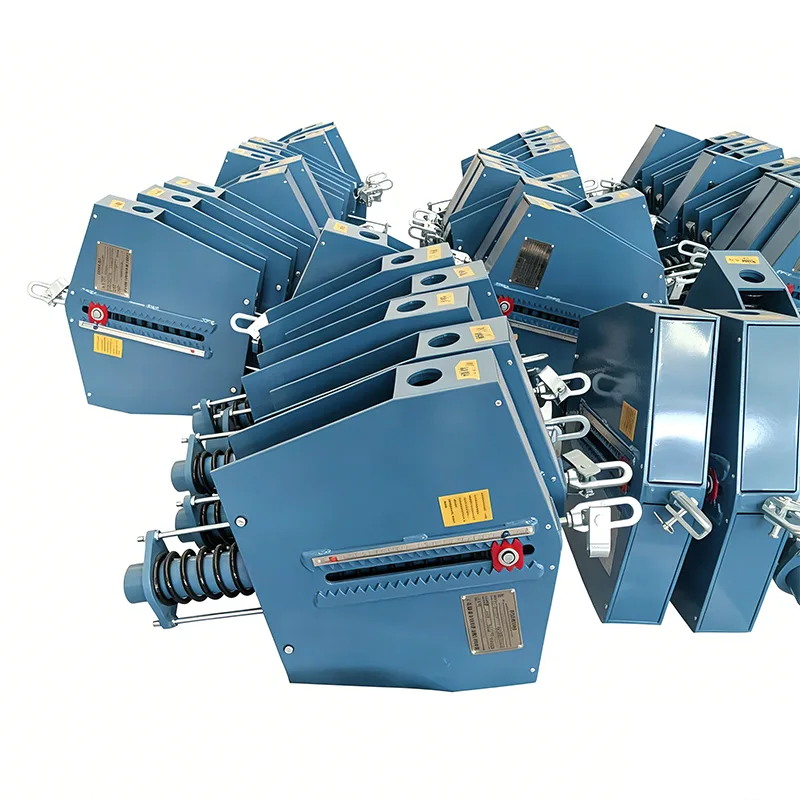

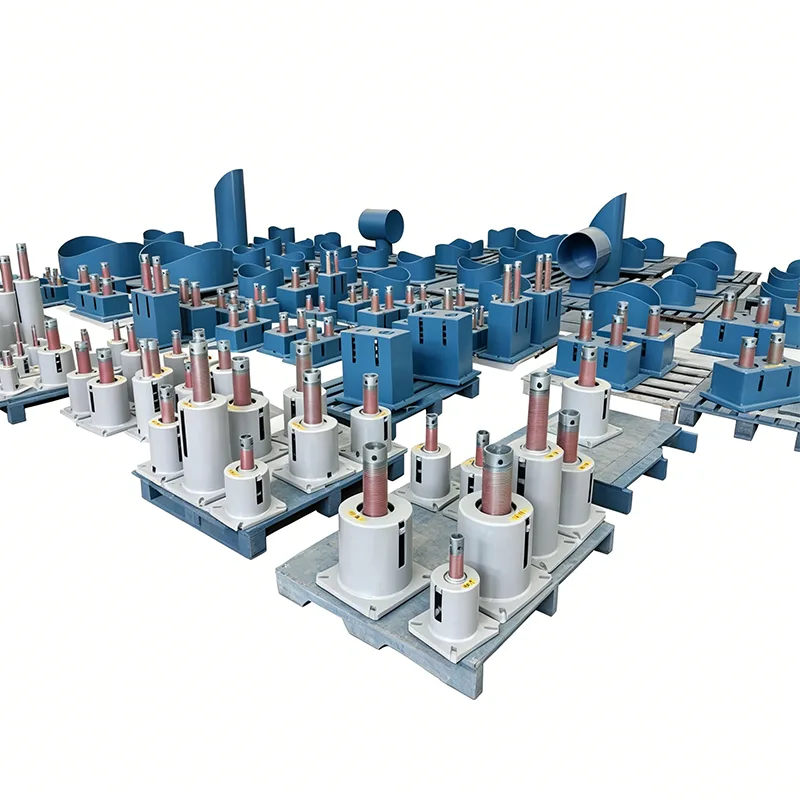

Konstanta fjäderstöd inställda för att bibehålla nästan noll belastningsvariationer genom hela kylrörelseområdet, vilket förhindrar överbelastning av munstycken på kryogena pumpar och kompressorer.

Isoleringsintegrering som förhindrar is och kondens

En sprucken ångspärr eller en kall plats på ett stöd kan leda till isbildning, CUI (korrosion under isolering) och energiförlust. Våra stöd är designade för att integreras med både PIR (polyisocyanurat) och cellglasisoleringssystem. Den bärande isoleringsdelen är helt inkapslad mellan rörskon och konstruktionsstödet, med en kontinuerlig ångspärrbana. Vi kan också förskära den sekundära isoleringen för att matcha din rörentreprenörs tjocklek och manteldetaljer.

Testning och dokumentation för full spårbarhet

Vi utför interna belastningstester vid omgivande och simulerade kalla förhållanden för kritiska sammansättningar. En standard kryogen supportorder från Tianshun inkluderar:

EN 10204 Typ 3.1 materialcertifikat med lågtemperaturpåverkan.

Dimensionella verifieringsrapporter för isoleringstjocklek och skoförskjutning.

Svetsprocedurkvalifikationsregister (WPAR) när svetsning är inblandad.

Valfri tredje parts vittnesprovning av TÜV, BV eller SGS.

Ansökningar

LNG-mottagningsterminaler och topprakningsanläggningar

Lagring och hantering av eten, propen och flytande ammoniak

Industriella gasanläggningar (LOX, LIN, LAR)

Kryogena rörledningsgallerier och sekundära inneslutningsområden för tankar

Kylboxar i luftseparering och kolvätebearbetning

Våra kryogena stöd är i bruk idag över projekt i Mellanöstern, Sydostasien och Nordamerika, och fungerar tillförlitligt under några av de mest krävande termiska förhållandena.

Varför Tianshun?

Vi är en specialiserad tillverkare, inte en allmän distributör. Vårt ingenjörsteam kan ta dina rörspänningsisometrier, identifiera alla kalla stödplatser och föreslå en optimerad montering som minskar både materialkostnad och installationstid utan att kompromissa med isoleringsprestanda. Över 70 % av vår verksamhet kommer från återkommande beställningar – ett direkt resultat av att leverera förutsägbar kvalitet i varje försändelse.

FAQ

F: Vilken är den lägsta temperaturen dina kryogena stöd kan hantera?

A: Ned till -196°C (temperatur för flytande kväve). För flytande heliumservice, kontakta vårt ingenjörsteam.

F: Kan du matcha vår befintliga rörsko och isoleringsdetalj?

A: Ja. Vi producerar regelbundet efter kundspecifika ritningar, inklusive icke-standardiserade skohöjder, klämstilar och isoleringstjocklekar.

F: Tillhandahåller du isoleringsmaterialet som en del av stödet?

S: Ja, vi levererar den bärande isoleringen (PIR, skumglas eller trä) helt bunden till rörskon. Den omgivande sekundära isoleringen och beklädnaden appliceras vanligtvis på plats, men vi kan tillhandahålla prefabricerade isoleringssatser.

F: Hur förhindrar du att isoleringen spricker under cykliska kallbelastningar?

S: Det bärande blocket är konstruerat med en tryckhållfasthet långt över det maximalt beräknade bärtrycket. Vi förskjuter även fogar i flerskiktsisolering och använder flexibla limsystem som tar emot olika rörelser.

F: Vilka standarder uppfyller dina kryogena stöd?

S: Vår design följer MSS SP-58, ASME B31.3 Chapter VI (för LNG), EN 13480 och de senaste GIIGNL-riktlinjerna. CE-märkning under PED kan tillhandahållas där så är tillämpligt.

F: Kan du hantera korta leveranstider för reservdelar?

A: Ja. Vi har ett lager av vanliga kryogena glidplattor och bultsatser. För färdigtillverkade sammansättningar är expresstillverkning möjlig på 7-10 dagar.
