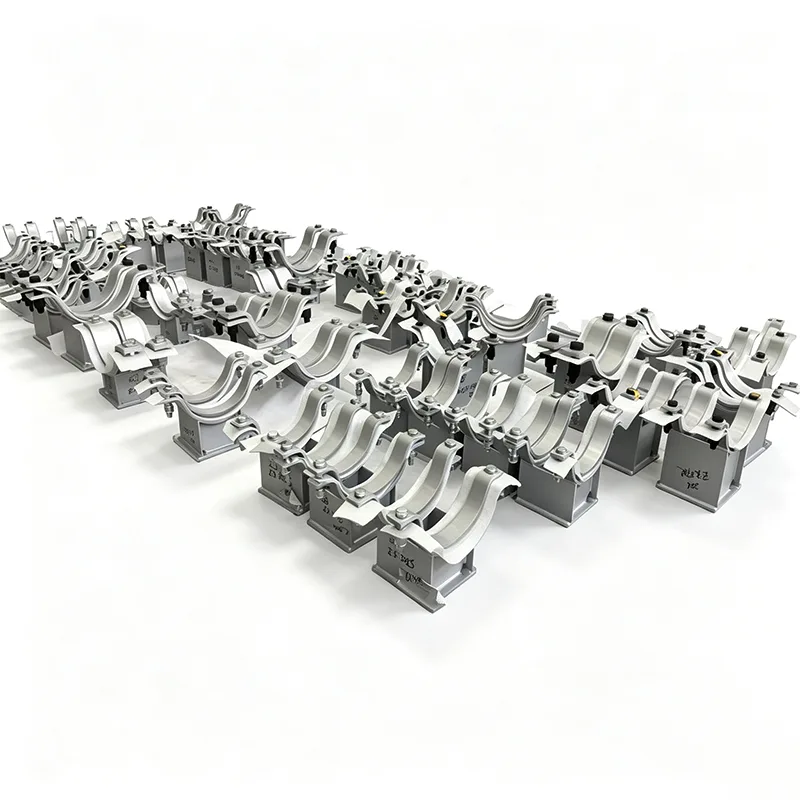

Galvaniserat dubbelrörsstöd för stålbalkar

Inte varje rörstöd behöver vara en exotisk legering. I de flesta industriella miljöer – tänk på rörställ, brukskorridorer, kompressorstationer eller kommersiella pannrum – vad du verkligen behöver är ett stöd som går in snabbt, håller lasten utan att glida och som inte börjar rosta efter två regnperioder. Det är exakt det utrymme som vårt galvaniserade dubbelrörsstöd för stålbalkar upptar.

Vi började bygga dessa stöd efter att upprepade gånger hört från installationsentreprenörer att borrning eller svetsning av befintligt konstruktionsstål saktade ner dem och skapade korrosionshärdar. Sedan 2012 har vi förfinat designen baserat på den direkta fältinput, och skickat tusentals av dessa enheter till projekt i mer än 45 länder.

Vad gör detta stöd annorlunda på plats

Ingen svetsning, ingen borrning – verklig klämmontering

Det galvaniserade dubbla rörstödet för stålbalkar är konstruerat för att fästas direkt på den övre eller nedre flänsen på en I-balk eller H-balk med hjälp av en robust mekanisk klämmekanism. Vanligtvis handlar det om ett par höghållfasta klämplattor av kolstål med härdade inställningsbultar eller ett sadel-och-U-bultsarrangemang, beroende på balkprofilen. Klämman är dimensionerad för att matcha balkens flänsbredd och tjocklek exakt, så när din besättning drar ner den, växlar den inte under termiska eller vibrationsbelastningar. Ingen fältsvetsning innebär inga skador på balkens befintliga beläggning eller brandskydd, och inget varmt arbete tillåter att sakta ner.

Äkta varmförzinkning, inte bara en zinkspray

Varje komponent – ​​sadlarna med dubbla rör, klämplattorna, anslutningsstagen och all hårdvara – tillverkas först, sedan helt nedsänkt i ett varmförzinkningsbad i enlighet med ISO 1461. För våra standardsektioner (vanligtvis 6 mm och tjockare) ger detta en genomsnittlig zinkbeläggningstjocklek på 85 µm eller mer, helt under ett metalliskt bindande skikt av järnzinkad sammanfogning. Vi målar inte över det, och vi litar inte på elektropläterade ytskikt som kan flagna av under bultmoment. Efter galvanisering jagas gängorna rena och aggregaten provmonteras för att garantera att personalen på plats inte kommer att slåss mot en bult som inte gängar.

Dubbelrörskonfiguration som faktiskt fungerar

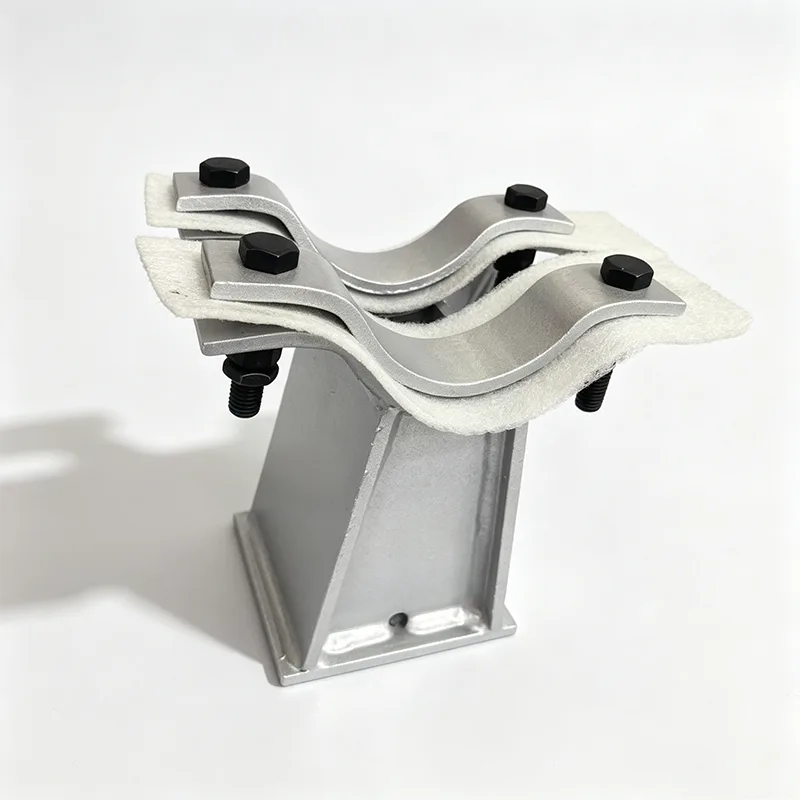

Den "dubbla" delen betyder att en stödbalkklämma bär två separata rörsadlar, sida vid sida eller staplade. Sadlarna är profilerade för att matcha dina två rördiametrar – ofta olika storlekar för till exempel tillförsel- och returledningar – och är åtskilda med tillräckligt med utrymme för isolering, expansionsrörelse och åtkomst av skiftnyckel. Vi bearbetar sadelradien snarare än att pressa den, vilket ger en konsekvent fullkontakt lageryta och förhindrar lokal ovalisering av tunnväggiga rör. Där termisk rörelse är ett problem kan vi integrera glidelement eller PTFE-kuddar, precis som på våra mer komplexa expansionsstöd.

Materialet och korrosionshistorien

Vi bygger den primära strukturen av S235JR eller S275JR strukturellt kolstål (motsvarande ASTM A36 eller A572 Gr. 50), hämtat från bruk som tillhandahåller full EN 10204 3.1 spårbarhet. Bultningen är typiskt kolstål av grad 8.8, även varmförzinkad, med en vax- eller anti-kärvbeläggning på gängorna för att förhindra gnagsår under vridmoment.

En punkt som vi ofta får frågan om: kommer galvaniseringen att överleva i en kemisk fabrik eller nära kusten? Varmförzinkade beläggningar har en dokumenterad livslängd på 30–50 år i många atmosfäriska miljöer, även i måttligt aggressiva industriella miljöer. Vi kan tillhandahålla zinkbeläggningens viktcertifikat och tjockleksmått från vår interna magnetiska mätning för varje batch. Om din miljö är mer aggressiv kan vi rekommendera att uppgradera till sadlar i rostfritt stål – men den ärliga sanningen från vår projekterfarenhet är att för de flesta bruksrör på konstruktionsstål är galvaniserad det rätta tekniska valet och det mest kostnadseffektiva.

Last och teknisk support

Medan ett dubbelrörsstöd ser enkelt ut, kan de kombinerade belastningarna på balkklämman vara betydande. Vi verifierar varje montering för:

Vertikal egenvikt för båda rören, fulla med vatten eller produkt

Sidokraft från termisk expansion, vind eller vibrationer med små hål

Klämhållfasthet baserat på bultförspänning och friktionskoefficient

Böjspänning i sadelsträvorna och lokal flänsböjning i balken

Standardenheter är klassade för vertikala belastningar från 2 kN upp till 60 kN per rörsadel, med större kapacitet möjliga på tekniska beställningar. Vi tillhandahåller en belastningstabell eller ett projektspecifikt beräkningsblad när du skickar dina rörspänningsdata till oss.

Applikationer där dessa stöd tjänar sitt stöd

Vi ser dessa galvaniserade dubbla stöd gå in i:

Rörställ över marken i kemiska fabriker och raffinaderier, där hundratals identiska balkmonterade stöd behövs och installationshastigheten direkt påverkar projektschemat

Kraftverks BOP (balans av anläggning) rörledningar – CW, brandvatten, instrumentluft och andra ledningar som går längs konstruktionsstål

Stora kommersiella VVS-system, där varmförzinkning ger ett rent, industriellt utseende som ofta specificeras för utsatta mekaniska rum

Vatten- och avloppsreningsverk, både inomhus och utomhus, där ett galvaniserat stöd hanterar fukt och enstaka kemiska ångor mycket bättre än ett målat.

Hur vi ser till att alla delar är rätt

Vår butiksprocess inkluderar:

Förgalvaniseringsinspektion av alla tillverkade delar för svetskvalitet och dimensionsnoggrannhet

Varmförzinkning vid certifierade anläggningar, med badkemi och nedsänkningstid kontrollerad per parti

Inspektion efter galvanisering: visuell kontroll av enhetlighet, inga kala fläckar eller överdrivna slagginneslutningar; zinktjocklek mätt med en kalibrerad digital mätare vid flera punkter per del

Provmontering av ett prov från varje batch för att verifiera bultpassning och sadelinriktning

Förpackning med skyddande separation för att förhindra att zink-på-zink skav under transport

Alla QC-poster sammanställs och levereras med försändelsen, tillsammans med materialcertifikat och en försäkran om överensstämmelse.

Anpassning är standardpraxis

Vår erfarenhet är att väldigt få dubbla rörstöd beställs "från hyllan". Du kan behöva en klämma som passar en balkflänstjocklek som vi inte har i lager, eller en sadel på 6" och den andra på 2", eller en utökad höjd för att rensa befintlig isolering. Vårt team är vana vid att ta en dimensionerad skiss eller ett balk- och rörschema och förvandla det till en tillverkad del inom några dagar. Den tekniska granskningen och ritningen tar vanligtvis 2–3 arbetsdagar för en ny konfiguration.

FAQ

1. Är galvaniseringen varmdoppad eller galvaniserad, och hur tjock är beläggningen?

Vi använder endast varmförzinkning enligt ISO 1461. Efter tillverkningen är hela enheten nedsänkt i smält zink, vilket bildar ett metallurgiskt bundet järn-zinklegeringsskikt täckt av ren zink. För våra standardmaterialtjocklekar (≥6 mm) kan du förvänta dig en genomsnittlig beläggningstjocklek på 85 µm eller mer. Detta är en fundamentalt annorlunda process från galvanisering, som avsätter ett tunt, rent kosmetiskt lager som ger mycket mindre korrosionsbeständighet. Vi mäter beläggningstjockleken på flera punkter på varje batch och registrerar värdena i inspektionsrapporten.

2. Hur ser du till att balkklämman inte glider under belastning eller vibrationer?

Klämman är utformad så att ett specifikt vridmoment på inställningsbultarna genererar en förutsägbar klämkraft, som vi omvandlar till halksäkerhet med en konservativ friktionskoefficient (typiskt 0,3 för galvaniserat stål på stål). Våra belastningstabeller anger det vridmoment som krävs för att uppnå den nominella kapaciteten, och vi verifierar klämmans glidmotstånd genom fysisk belastningstestning på faktiska balksektioner. För kritiska applikationer kan vi tillhandahålla momentdiagram och rekommendera periodisk efterdragning som en del av rutinunderhåll.

3. Vilka typer av stålbalkar kan detta stöd passa?

Vår standardklämmadesign rymmer europeiska IPE-, HEA-, HEB-sektioner och amerikanska bredfläns (W) och S-former. Vi har klämsatser för flänsbredder från cirka 100 mm till 300 mm och flänstjocklekar upp till 30 mm. Utanför det sortimentet producerar vi skräddarsydda klämplattor – skicka oss bara din balksektionsbeteckning så designar vi klämman för att matcha inom 2–3 arbetsdagar.

4. Kan de två rören ha olika diametrar och hur bestäms avståndet?

Absolut. Vi bearbetar varje sadel för att matcha dess specifika rördiameter, så en 6" processledning och en 2" instrumentluftledning kan dela samma stöd. Sadelns centrum-till-centrum-avstånd är designat baserat på dina medföljande mått, vilket ger tillräckligt med spelrum för isolering, termisk expansion och bultåtkomst. Om du är osäker på avståndet kommer våra ingenjörer att föreslå ett minimiavstånd baserat på de rörspecifikationer du tillhandahåller.

5. Kommer klämning på balken att skada dess färg eller brandskydd?

Klämman utövar högt kontakttryck lokalt, men belastningen sprids över klämplattans hela kontaktyta. Vi rekommenderar vanligtvis att balkbeläggningen är helt härdad före installation. Mindre fördjupningar av mjuk färg är möjliga men äventyrar inte balkens strukturella integritet. För brandsäkring är klämman utformad för att sitta direkt på stålflänsen, så eventuellt brandskyddsmaterial bör avslutas eller skalas av lokalt runt klämområdet – våra ritningsanteckningar kommer att klargöra detta.

6. Tillhandahåller du belastningsberäkningar eller bara en katalogkapacitet?

Vi kan göra båda. Vår standardkatalog ger konservativa betyg för vanliga balkstorlekar och rörkombinationer. För projektspecifika konfigurationer kommer vi att köra en fullständig beräkning som kontrollerar klämmans glidmotstånd, bultspänning, sadelböjspänning och lokal böjning av balkflänsen. Beräkningsbladet är en del av den inlämningsdokumentation vi normalt tillhandahåller EPC:er och konsulterande ingenjörer.

En praktisk anteckning från fältet

Vi har lärt oss genom åren att på stora rörställ beror skillnaden mellan en smidig installation och en frustrerande ofta ner på klämmans justerbarhet. Det är därför som våra balkklämmor har ett bultarrangemang – ingenting faller av balken när din montör arbetar ovanför. Det är en liten detalj, men när du multiplicerar den med 500 stöd blir det riktiga pengar i sparat arbete. Det är den typen av feedback vi bygger tillbaka in i produkten.

Har du en balksektion, två rörstorlekar och en last kan vi ha en offert och en konceptritning redo för dig inom 24 timmar. Du är också välkommen att besöka vår Yangzhou-fabrik och se galvaniseringskvaliteten och monteringsprocessen i första hand – vi har upptäckt att när en ingenjör väl ser beläggningens tjocklek och konsistens blir beslutet enkelt.
